ROBODOC® - хирургический робот предназначен для всех основных операций по артропластике - Первичная полная артропластика тазобедренного сустава, ревизия тазобедренного сустава, полная артропластика коленного сустава.
ORTHODOC® Предоперационное планирование
Точное КТ сканирование

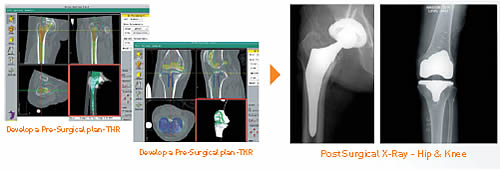

Предоперационное планирование начинается с КТ сканирования пациента, после чего появляется точная структура кости для представления в систему ORTHODOC. Запатентованное программное обеспечение форматирует КТ снимок на экран из 4 рабочих окон, показывается сустав в 3 плоскостях и его трехмерное изображение (уникальная технология) кости.

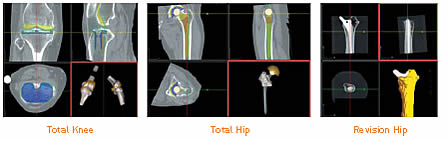

Трехмерное изображение
Использование в работе трехмерного изображения сустава позволяет выбрать подходящий имплантат, соответствующий анатомической структуре. Имплантат выбирается из предустановленной базы, включающей самые современные имплантаты мировых производителей. Возможность увидеть сустав в разных плоскостях помогают хирургу в планировании операции, кроме того врач сразу видит виртуальный результат операции в трехмерном пространстве.
Разработка предоперационного плана
Планирование операции с использованием системы ORTHODOC - точная длина ноги и полный объем движений и как результат точное расположения протеза. Кроме того процесс планирования операции помогает избежать проблем и отклонений во время хирургического вмешательства. После процесса планирования операции информация передается на вспомогательную машину ROBODOC Surgical Assistant.
ROBODOC® Surgical Assistant
Установка
После предоперационного планирования операции информация загружается в ROBODOC Surgical Assistant, робот устанавливается в операционной, пациент позиционируется, используя специальные фиксаторы, затем хирург вскрывает сустав. После вскрытия сустава робот показывает хирургу куда необходимо приложить специальный регистратор (DigiMatchTM) для получения наиболее точной пространственной картины кости.
Хирургическая точность
Под контролем хирурга, рука робота наводится на операционное поле. Затем робот начинает пилить кость с субмиллиметровой точностью. После подготовки кости к имплантации рука робота удаляется из операционного поля и хирург устанавливает протез так, как это было спланировано заранее.
Преимущества использования системы ROBODOC®
ROBODOC позволяет заранее спланировать операцию, показывает наилучшие результаты в точности и качестве выпиливания в кости.
- Для хирурга:
- запрограммированный результат операции
- точное расположение и регулировка
- отсутствие человеческого фактора
- Для ЛПУ:
- новый уровень для ЛПУ
- снижение инфекционных процессов
- Для пациента:
- снижение риска образования фрактуры
- минимальная потеря крови при операции
- снижение послеоперационной боли и осложнений
- более быстрое восстановление после операции
Уникальность преимущества системы:
- Точность:
- малоинвазивные операции
- точность меньше миллиметра
- оптимальное расположение протеза - Виртуальная хирургия:
- запрограммированный результат операции
- специфичность для каждого пациента
- выбор оптимального имплантат
Спецификация
ORTHODOC® - Станция планирования хирургической операции
- Компьютерная система - все в одном месте
- Операционная система - Linux
- Жесткий диск: 640 Гб
- Оперативная память: 4 Гб
- Видео карта: 256 Мб
- Привод: DVD-RW
- Сеть: LAN/WLAN
- Интерфейс: беспроводные мышь и клавиатура
- Монитор: 22", разрешение 1680 х 1050
- Размеры: 53,5 х 4,2 х 8,4 см
- Масса: 10,7 кг

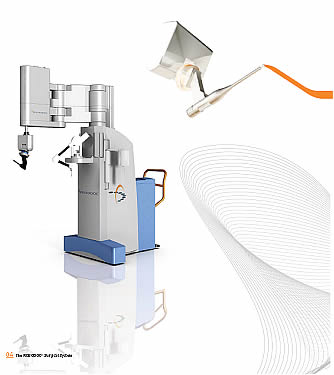

ROBODOC ® - хирургический робот
Рука робота и станина:
- Рука робота/Станина/Датчик усилий/BMM/Дигитайзер/Вспомогательные материалы
- Физические характеристики: Рука робота - 80 см
- Станина робота: Длина x Ширина x Высота = 183 см x 78 см x 229 см
- Масса руки и станины робота: 359 кг
Станция управления:
- 19" монитор/IPM/Компьютер/ видео коммутатор/отдельный трансформатор/CD диски с ПО/Инструкция по применению
- Физические характеристики: Длина Ширина Высота Высота + ЖК монитор 98 см 74 см 139 см 156 см
- Масса станции управления: 306 кг
Обзор:
По всему миру проведено более 24 000 операций с использованием ROBODOC ®:
- Первичная полная артропластия тазобедренного сустава (THA)
- Полная артропластия коленного сустава (TKA)
Уникальные преимущества при работе с ROBODOC ®
- надежность и точность операции
- безопасность
- открытая система для имплантатов
